幻彩灯珠技术全解：工作原理、封装规格与工程应用指南 (2026)

我记得第一次接触幻彩灯珠（Addressable LED）时，那种“每一个像素都能听话”的震撼感。但随之而来的，是无数次因为信号干扰导致的“乱闪”、因为供电不足导致的“尾部发红”。

幻彩灯珠，简单来说，就是将控制IC芯片封装在LED灯珠内部或外部，通过特定的信号协议，实现对单颗灯珠的颜色和亮度独立控制的智能光源。 它不仅仅是发光体，更是一个微型的显示单元。在这篇文章中，我将剥开那些复杂的术语，带你彻底搞懂从选型、原理到避坑的全套逻辑。

什么是幻彩灯珠？技术定义与核心架构

很多人容易把幻彩灯珠和普通的RGB灯珠搞混。普通的RGB灯珠就像是一个合唱团，大家只能一起变红、一起变蓝。而幻彩灯珠（也叫智能像素灯）则像是一支训练有素的点光源，每个点（灯珠）都有自己的编号，可以根据指令做出完全不同的动作。

这种“单点单控”的能力，主要归功于它独特的架构。在SMD（表面贴装器件）封装技术中，工程师巧妙地将驱动IC集成到了5050或3535的支架上。这使得灯珠不仅有电源引脚，还多出了数据引脚。

幻彩灯珠的核心技术特点：

• 内置/外置IC架构：将控制电路与发光电路集成，节省PCB空间。

• 单线/双线通讯：大多数只需一根数据线即可控制成百上千颗灯珠。

• 无限级联能力：理论上只要电源和刷新率允许，可以无限延长。

• 256级灰度调节：通过PWM技术实现1600万种真彩色显示。

• 整形转发技术：每颗灯珠接收数据后，会把剩余数据“整形”放大传给下一颗，保证信号不衰减。

• 低压驱动：通常工作在DC 5V，安全且能耗可控。

幻彩灯珠的工作原理与通信协议深度解析

幻彩灯珠到底是怎么听懂指令的？这就要提到它的“语言”——通信协议。目前主流的幻彩灯珠（如WS2812B、SK6812、TX1812、TX1818等系列）多采用归零码（NRZ）通讯协议。

你可以把它想象成传话游戏。控制器发出长长的一串数据包，第一颗灯珠“截胡”了最前面的24位数据（分别对应绿、红、蓝三种颜色的亮度），然后把剩下的数据“整理一下”传给第二颗灯珠。第二颗灯珠照做，以此类推。

行业专家指出：  “幻彩灯珠系统的稳定性，80%取决于时序控制的***度。归零码协议对高低电平的时间宽度非常敏感，纳秒级的误差都可能导致后级灯珠颜色乱跳。”

在这个过程中，PWM（脉冲宽度调制） 起到了关键作用。芯片通过快速开关LED（速度快到人眼看不出闪烁），利用“亮”和“灭”的时间比例来控制亮度。这就构成了我们看到的千变万化的色彩。

硬件规格详解：电压、引脚定义与封装参数

在选型时，工程师***看的就是“这灯珠几个脚？几伏电？”。搞错电压，轻则不亮，重则烧板。

电压标准：大多数单点单控的SMD幻彩灯珠（如5050 RGB）标准工作电压是 DC 5V。如果你看到12V或24V的幻彩灯带，那通常是因为灯带上做了降压处理，或者是采用了断点续传的双信号线设计。5V的优势是色彩还原好，但电流大，长距离传输容易有压降。

引脚布局：搞懂引脚是焊接的第一步。常见的4脚幻彩灯珠定义如下：

• VCC：电源正极（接5V）。

• GND：电源负极（接地）。

• DIN：数据输入（接控制器的信号端或上一颗灯的DOUT）。

• DOUT：数据输出（接下一颗灯的DIN）。

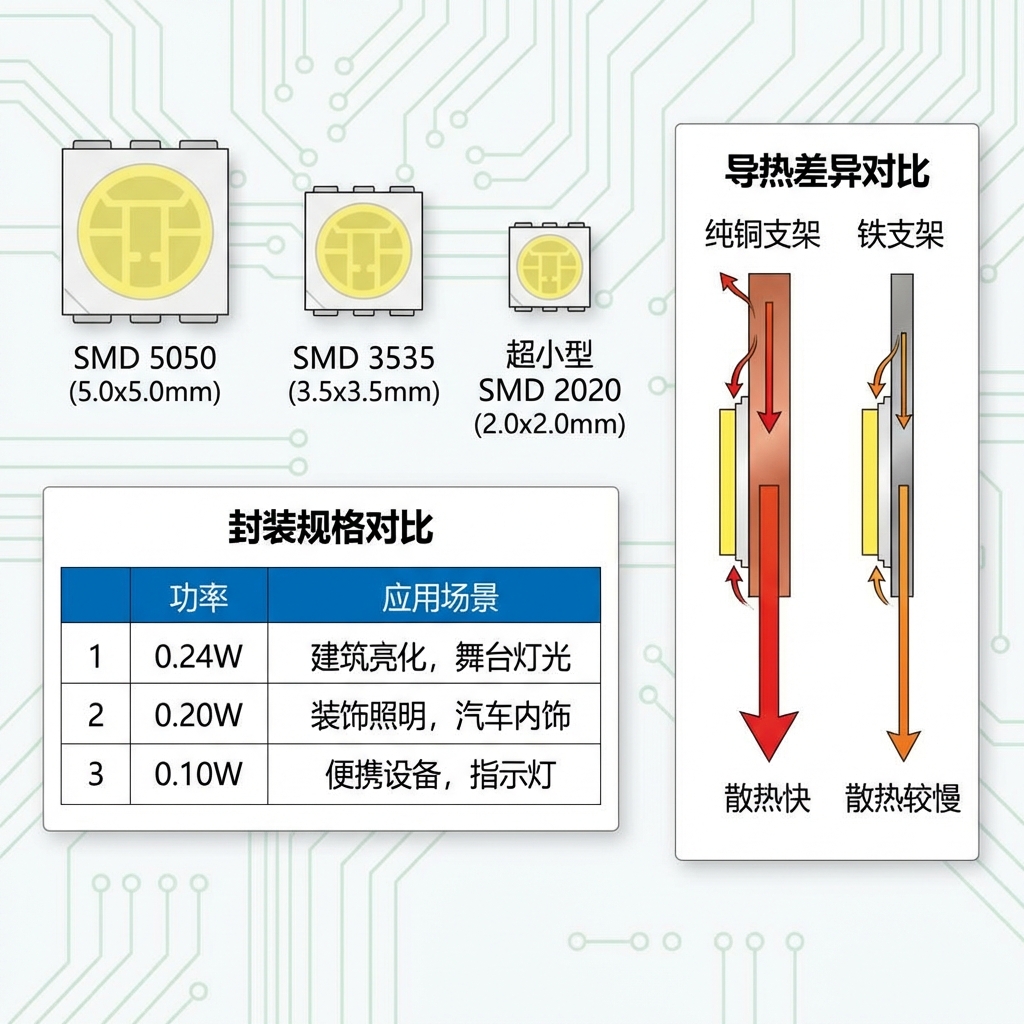

不同封装尺寸对比表：

封装材料科学：胶水与支架对产品寿命的影响

作为一个在供应链端摸索许久的人，我必须告诉你：灯珠的寿命，往往不由芯片决定，而是死在胶水和支架上。 这也是为什么同样参数的灯珠，大厂和小厂的价格能差一倍。

首先是胶水。低端的环氧树脂胶水，点亮几百小时后就会发黄，导致白光变成难看的“尿素黄”，而且内应力大，冷热冲击下容易把金线拉断。高质量的幻彩灯珠，一定会使用改性硅胶，耐候性强，透光率高。

其次是支架。支架就像灯珠的骨架，负责导电和散热。

• 铁支架：便宜，但容易生锈，散热差，用在低端玩具还可以。

• 铜支架：导热快，延展性好，能快速把芯片的热量导出去。

市场数据表明：  采用纯铜支架和高折射率硅胶封装的LED灯珠，其光衰率比普通铁支架产品低 40% 以上，尤其在高温高湿环境下表现更为明显。

这也是为什么像 天成高科 这样专注封装的厂家，在B端市场备受青睐的原因。他们通常会对支架进行加厚镀银处理，从源头上解决“死灯”隐患。我们在选择供应商时，一定要问清楚这些隐患细节。

幻彩灯珠的控制程序开发与系统集成

硬件搭好了，灵魂在于软件。幻彩灯珠的控制程序 编写是很多初学者的噩梦。

如果你是使用Arduino或STM32进行开发，你需要严格遵循芯片手册的时序要求。以常见的WS2812协议为例，发送一个“0”码和一个“1”码，高电平持续的时间是不同的（通常是0.4us和0.8us的区别）。

常见的控制逻辑：

1. 初始化：设置IO口为输出模式。

2. 复位信号：发送一个超过50us（微秒）或280us的低电平，告诉所有灯珠“我要开始发新指令了”。

3. 数据发送：按照GRB（绿红蓝）的顺序，一位一位地把颜色数据挤出去。

4. 锁存显示：数据发完后，再次发送复位信号，灯珠就会更新颜色。

如果你不想从底层写驱动，现在有很多成熟的库（如FastLED、Adafruit_NeoPixel）可以直接调用，大大降低了开发门槛。

工程实战痛点：信号干扰与压降问题的技术解决方案

在实验室里测得好好的，一上工程现场就出问题，这是常态。最大的两个拦路虎是：信号线串干扰 和 电压降。

信号线串干扰 (Crosstalk)：幻彩灯珠的信号频率很高（800Kbps），信号线过长或者和220V强电并行，很容易产生干扰。

• 现象：灯珠随机乱闪，或者某一段颜色卡死。

• 对策：信号线使用屏蔽双绞线；在第一颗灯珠的DIN脚前串联一个33Ω~100Ω的电阻，用来匹配阻抗，消除回波。

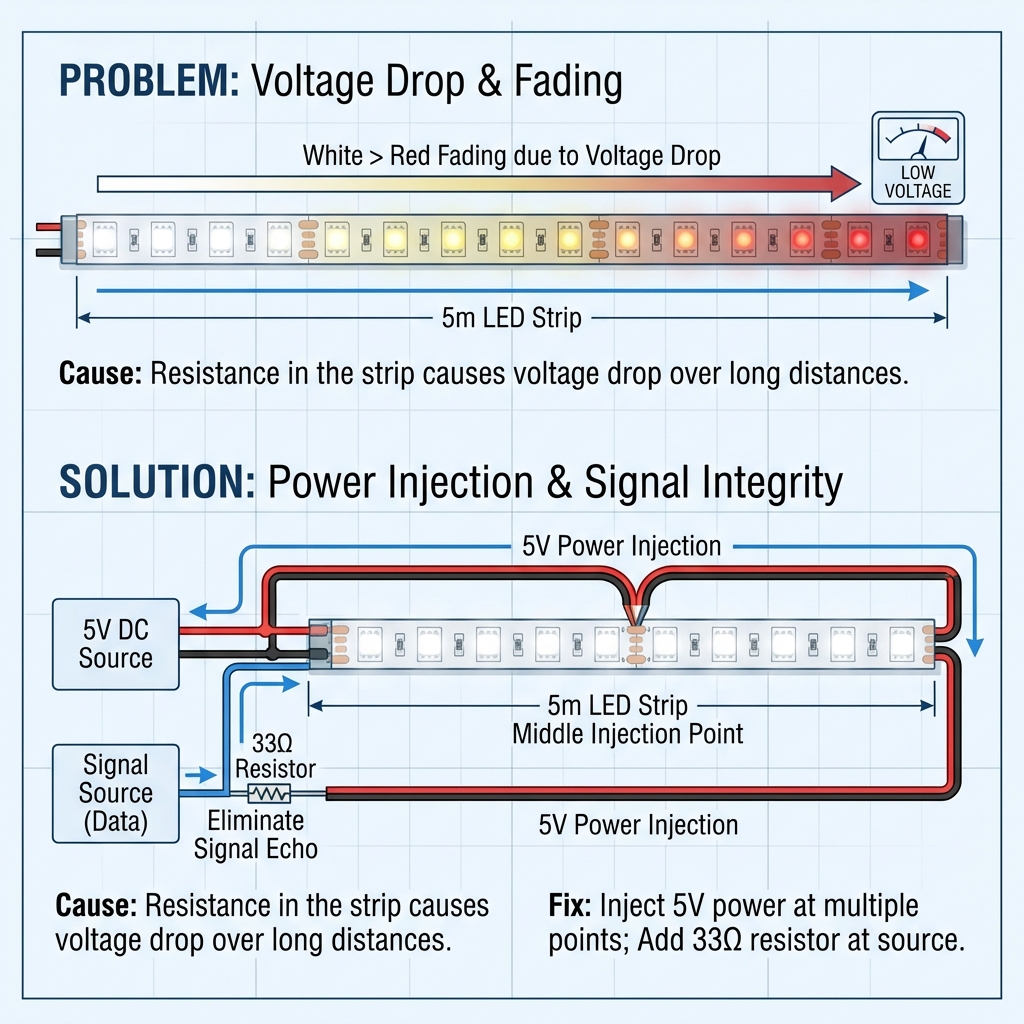

电源注入 (Power Injection) 策略：5V电压传输距离很短。当你点亮一条5米的幻彩灯带，全白光模式下，末端的电压可能掉到3.5V，导致末端发红（因为红光驱动电压低，蓝绿光驱动电压高，电压不够蓝绿光就灭了）。

• 对策：这就是所谓的“补电”。工程上，建议每隔2-3米就要重新接入一次5V电源，确保整条线路电压均匀。

工程Tip：  永远不要只把地线（GND）接在电源上。控制器和灯带必须共地！如果控制器的GND没有和灯带的GND连通，信号就没有基准电位，灯珠***不会亮。

幻彩灯珠常见故障诊断与维修排查表

遇到故障别慌，按这个表排查，能解决90%的问题：

关于幻彩灯珠技术的常见疑问

幻彩灯珠最长可以串联多少颗？理论上是无限的，但受限于帧率。如果你串联了1024颗灯，刷新一次全屏数据大约需要30毫秒，也就是每秒30帧。再多的话，肉眼就能感觉到动画卡顿了。通常建议单路信号控制在512-1024颗以内。

如何判断幻彩灯珠的IC型号？用放大镜看！不同的IC在晶圆上的布线图是不一样的。有些内置IC是封在灯珠里面的小黑块，有些是直接绑定在支架上的。如果不确定，直接找厂家（如 天成高科）索要Datasheet是最稳妥的。

户外应用要注意什么？户外最大的杀手是紫外线和水。普通胶水晒半年就粉化了。户外工程必须选用抗UV等级高的PU胶或硅胶灌封，并且防护等级至少要达到IP65。

幻彩灯珠虽然小，但它集成了光学、电子、材料学和软件控制等多学科技术。从5050的经典封装到如今更精细的2020尺寸，技术在不断进步。

对于B端采购者和工程师来说，“稳定”永远是第一位的。哪怕你程序写得再好，一颗劣质灯珠的死灯就能毁掉整个工程的口碑。因此，在选型时，深入了解 幻彩灯珠厂家 的封装工艺、支架材质以及胶水配方，远比单纯比价更有意义。希望这篇指南能为你点亮下一个精彩的项目！

数据引用：  根据 Market Research Future 的预测，到2025年，全球幻彩LED灯珠市场的年均增长率将达到5.3%，其中智能照明和景观亮化将是主要增长点。
