断点续传电路原理：电路如何实现数据的断点续传？

今天我们来说一下断点续传电路原理，以及RGB幻彩灯珠如何实现的断点续传，你是不是遇到过这样的情况：你的电子设备正在工作，突然断电了，等电再来的时候，它竟然能从刚才停下的地方继续？就像看视频断网了，重连后能接着看一样。不过，我们今天聊的可不是软件里的断点续传，而是藏在硬件电路里的秘密——电路层面的“断点续传”原理。

这听起来是不是有点神奇？其实，它在很多地方都非常重要，比如工业控制设备、医疗仪器、智能电表，甚至是一些高端玩具。如果这些设备一断电就“失忆”，那用户体验可就太差了，而且可能会造成数据丢失甚至安全问题。所以，掌握这个“断点续传电路原理”，对于设计可靠的电子产品来说，是必不可少的一课。

为什么你的设备需要“断点续传”功能？

你可能会问，为什么不直接让设备每次上电都从头开始呢？原因很简单：

1. 用户体验： 想象一下，你正在用一个设备进行复杂的操作，突然停电了。如果不能恢复，你得从头再来，多麻烦！

2. 数据完整性： 有些设备会记录重要的状态或数据。突然断电可能导致数据丢失或损坏。

3. 任务连续性： 特别是在自动化或控制系统中，一个任务被打断后不能恢复，可能会影响整个流程，甚至造成损失。

4. 效率： 重新启动并设置设备通常需要时间。能从断点恢复能节省大量时间。

所以，“断点续传”在电路中的意义，就是让设备拥有“记忆”和“恢复”的能力，即使在意外断电的情况下，也能保证工作的连续性和数据的安全。

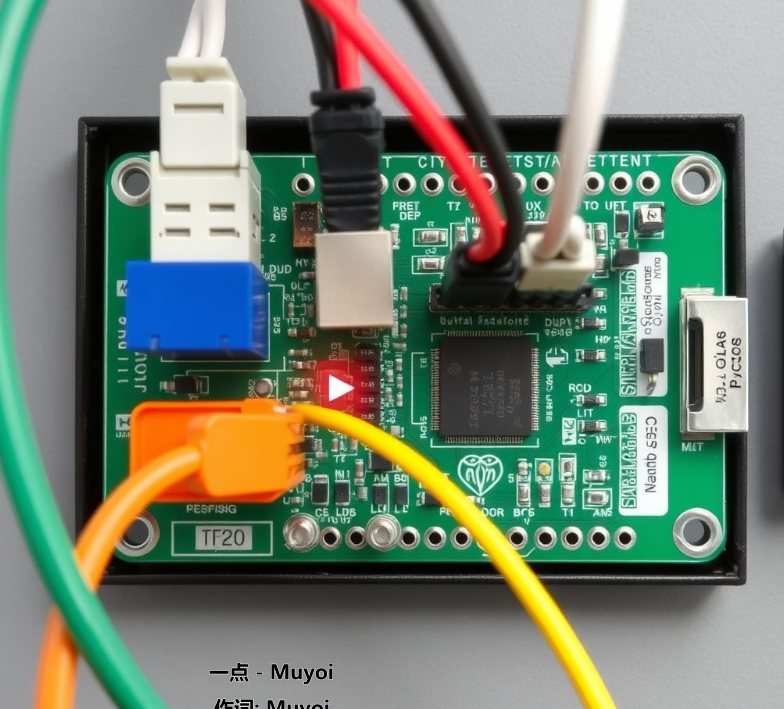

图1：正在工作的电路板，断电续传功能让它在电源不稳定时也能保持可靠。

核心原理：检测、保存、恢复

电路中的“断点续传”功能，听起来高大上，但核心原理其实并不复杂，可以概括为三个步骤：

1. 检测掉电： 设备必须能“感知”到电源电压正在下降，知道自己即将断电。而且，这个检测必须够快，要在电源彻底消失之前发出警报。

2. 保存状态： 一旦检测到掉电警报，设备必须争分夺秒地把当前的关键工作状态（比如运行到哪一步了，重要的变量值是多少等）赶紧保存到一个即使没电也不会丢失的地方。

3. 上电恢复： 等电源重新恢复后，设备启动时要检查之前有没有保存过状态。如果保存了，就从那个地方把状态信息读出来，然后像什么都没发生一样，从上次中断的地方继续工作。

理解了这三个步骤，我们就抓住了“断点续传电路原理”的根本。接下来，我们看看实现这三个步骤需要哪些关键的电路模块和元件。

关键电路模块和元件解析

要让你的设备拥有“记忆”能力，需要几个核心的电路伙伴合作：

1. 电源监控电路 (Voltage Supervisor / Power-Fail Detection)：

• 作用： 这是整个系统的“哨兵”。它时刻盯着电源电压。一旦电压下降到某个设定的危险阈值以下（但还没完全消失），它就会立刻发出一个警告信号（通常是一个复位信号或者一个中断信号）给微控制器（MCU）。

• 重要性： 它的响应速度和阈值精度非常关键。必须在电源彻底“崩塌”之前，留给MCU足够的时间来保存数据。

• 元件： 通常是一个专用的电源监控芯片，或者用比较器和基准电压搭建。

2. 非易失性存储器 (Non-Volatile Memory, NVM)：

• 作用： 这是用来“记住”设备状态的“笔记本”。它的最大特点是，即使断电了，里面存的数据也不会丢失。

• 重要性： 保存的关键数据就放在这里。它的写入速度、擦写次数（寿命）、容量和成本都是选择时需要考虑的因素。

• 元件： 常见的有EEPROM、Flash、FRAM (铁电存储器)、MRAM (磁阻存储器)等。不同类型的NVM在性能上有很大差异。

3. 微控制器/处理器 (MCU/CPU)：

• 作用： 这是设备的“大脑”，也是执行“断点续传”操作的“执行者”。它接收电源监控电路发出的警报信号，然后执行一段特殊的程序（通常是中断服务程序）来把当前的关键数据快速写入NVM。上电后，也是它来检查NVM并读取数据恢复状态。

• 重要性： 固件（程序）的设计至关重要。如何在短时间内保存最重要的数据，以及如何根据保存的数据正确恢复，都需要MCU来协调完成。

4. 电源管理单元 (Power Management Unit, PMU) / 电源电路：

• 作用： 负责给各个部分供电，并在掉电发生时，尽量维持住给NVM和MCU供电，直到数据保存完毕。

• 重要性： 在掉电瞬间，它需要保证提供给NVM和MCU的电压和电流是稳定的，不会因为电压骤降导致数据写入错误。有时候，会利用大容量电容在掉电瞬间提供短暂的后备电力。

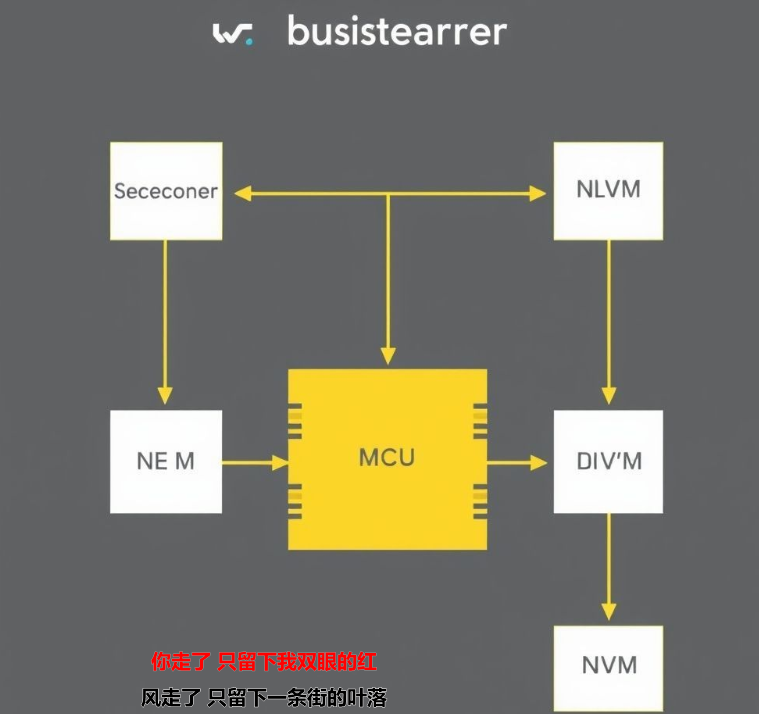

图2：简化的断点续传电路框图，展示了关键模块之间的联系。

“断点续传”电路的工作流程详解

好了，了解了关键元件，我们来看看它们是怎么配合工作的。想象一下设备正常运行时，突然电源要掉了：

1. 正常运行阶段： 你的设备在愉快地执行任务，MCU在处理数据，所有电路都在正常供电。电源监控电路像个忠诚的卫士，默默地监测着电源电压。

2. 电源电压下降： 不知道什么原因，外部电源电压开始下降了。

3. 电源监控电路报警： 当电源电压下降到电源监控电路设定的阈值（比如5V系统下降到4.6V）时，电源监控芯片立刻警觉起来，它会向MCU发出一个警告信号。这个信号通常连接到MCU的复位引脚（产生复位，但很多电源监控芯片有独立的PFO/NMI输出）或者一个不可屏蔽中断(NMI)引脚。使用NMI更好，因为可以立即打断当前任务去执行保存程序。

4. MCU进入中断服务程序： MCU接收到这个警告信号后，会立即暂停当前正在做的事情，转而去执行一段事先写好的“掉电处理程序”（通常是一个中断服务程序）。

5. 保存关键数据到NVM： 在这个掉电处理程序里，MCU会迅速收集当前最重要的状态信息。这些信息可能包括：程序运行到了哪一步（程序计数器）、关键变量的值、某些外设的状态等等。然后，MCU会通过I2C、SPI等接口，把这些数据块快速地写入到非易失性存储器（NVM）中。

6. 确保数据写入完成： 这一步非常关键。在电源彻底消失之前，必须确保所有要保存的数据都成功、完整地写入了NVM。这要求NVM的写入速度够快，并且在写入过程中，电源管理电路要保证NVM和MCU有足够的供电电压和时间。有时候会用一个较大的电容在这个阶段提供短暂的后备电力。

7. 系统关机： 数据保存完成后，或者电源电压继续下降到MCU无法正常工作的程度时，系统就会彻底断电关机。

8. 电源恢复： 过了一段时间，外部电源又恢复了。

9. 系统上电启动： 设备的电源电路开始正常工作，MCU重新上电启动。

10. 检查并读取保存的状态： MCU在启动时，会执行一段启动程序。这个程序会去检查NVM中是否有之前保存过的“断点续传”数据。通常会在NVM的某个固定位置存储一个标志位或特定的数据签名来判断。如果检测到有保存的数据，MCU就会从NVM中把之前保存的状态信息读取出来。

11. 恢复运行状态： MCU根据从NVM读取的状态信息，把自己（比如程序计数器、寄存器）和相关的外设恢复到掉电前的状态。

12. 继续工作： 恭喜！设备成功地从断点处恢复了，然后就像没断过电一样，继续执行之前的任务。

整个过程如下图所示：

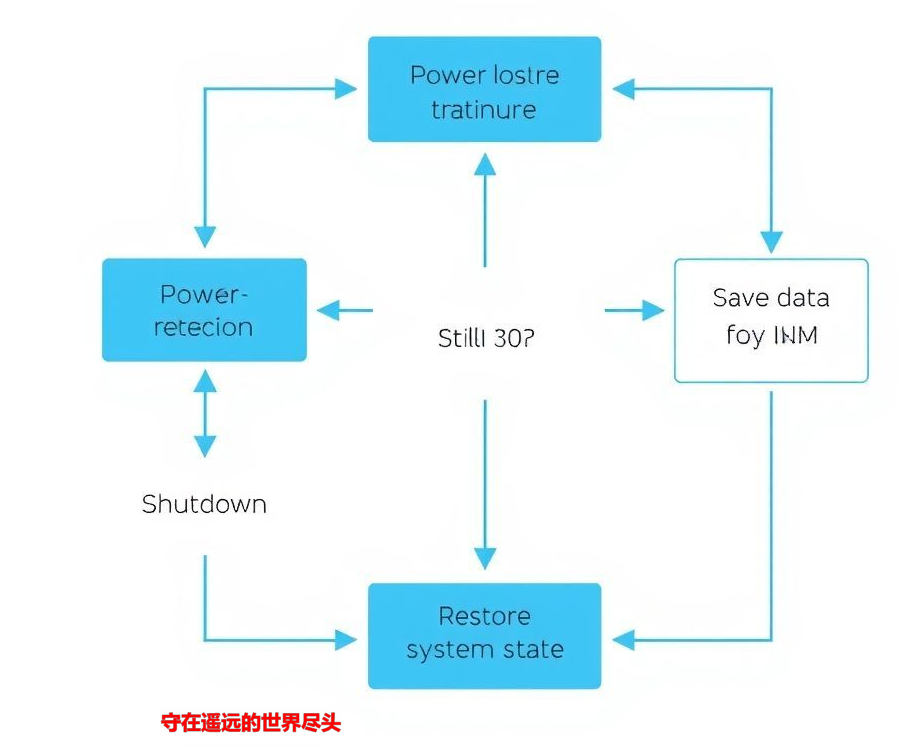

图3：断点续传电路的工作流程示意图。

选择合适的非易失性存储器 (NVM)

在实现“断点续传”时，选择合适的NVM非常重要，因为它直接影响到数据保存的速度、容量、寿命和成本。这里我们简单对比几种常见的NVM类型：

表1：常见非易失性存储器类型对比

从表中可以看出，如果需要频繁保存少量数据，或者对保存速度要求极高，FRAM和MRAM是理想的选择，但成本较高。如果只是偶尔保存少量关键状态，EEPROM可能是最经济的选择。Flash通常用于存储程序代码，也可以用来存储大量数据，但其块擦写特性和寿命限制，使其不适合频繁小量的数据保存作为“断点”记录。

设计一个可靠的“断点续传”电路，你需要考虑什么？

设计一个真正可靠的断点续传功能，光知道原理还不够，很多细节需要注意：

1. 掉电检测的阈值和速度： 设定的电压阈值不能太低，要留给MCU足够的运行时间和NVM写入时间。电源监控芯片的响应速度也要快。

2. 保存数据的效率： 在电源彻底消失前的短短几毫秒甚至微秒内，MCU需要完成所有关键数据的读取和写入。这就要求你的“掉电处理程序”必须非常精简和高效。只保存最必要的数据！

3. 选择合适的NVM： 考虑你需要保存的数据量、保存频率、对速度的要求以及成本预算，对照上面的表格选择最合适的NVM类型。

4. 电源的稳定性： 在掉电瞬间，电源电路需要尽可能地稳定住给NVM和MCU供电。有时需要增加一个大容量电容来提供短暂的后备能量，确保数据写入完成。

5. 固件的健壮性： 掉电处理程序和上电恢复程序必须非常稳定可靠。要考虑写入NVM失败怎么办？读取NVM数据出错怎么办？这些异常情况都需要妥善处理。上电恢复时，要确保所有外设都能被正确地初始化到恢复后的状态。

6. 写入数据的原子性： 如果要保存的数据比较多，分多次写入NVM，可能会出现写到一半就彻底断电的情况。恢复时就会拿到不完整的数据。理想情况下，数据的保存应该是“原子性”的，要么全部保存成功，要么完全不保存。这通常需要在固件设计中通过校验和（Checksum）或版本号等机制来实现。

图4：工程师在实际调试电路，确保断电续传功能稳定可靠。

实际应用场景举例

这种电路层面的“断点续传”功能在很多领域都有广泛应用：

• 工业控制： 生产线上的控制器、机器人等，如果突然断电，需要能恢复到断电前的状态，避免生产流程中断或产品报废。

• 医疗设备： 输液泵、监护仪等，如果在工作中断电，恢复后必须能从中断的地方继续，这关系到病人的安全。

• 智能仪表： 电表、水表等，需要记录用量、状态等信息，断电不能丢失这些数据。

• 数据采集器/记录仪： 持续采集数据的设备，需要在断电前保存当前采集到的数据和采集状态。

• 嵌入式系统： 任何需要记住工作进度的嵌入式设备，比如智能家居设备、POS机等。

常见问题

Q1：电路断点续传和软件断点续传有什么本质区别？

A1：软件断点续传（比如下载文件）通常是在正常工作时，人为地暂停或网络中断后，软件记录进度，恢复后从记录点继续。它依赖于操作系统和文件系统。电路层面的断点续传则是在电源意外中断时，通过硬件电路和底层固件配合，在电源彻底消失前，将设备的关键运行状态保存到非易失性硬件中，并在上电后恢复。它发生在比操作系统更低的层面。

Q2：保存哪些数据才能实现断点续传？

A2：这取决于你的设备功能。通常需要保存能代表设备当前“进度”和“状态”的关键信息，比如：程序执行到的位置（如果不是简单的循环），关键变量的值（计数器、模式状态），外设的配置状态等。目标是恢复后能回到断电前的那一步，并继续执行。

Q3：保存数据需要多长时间？电源能在掉电瞬间维持多久？

A3：保存数据的时间取决于你需要保存的数据量、NVM的写入速度以及MCU执行保存程序的速度。通常需要在几毫秒到几十毫秒内完成。电源能在掉电瞬间维持多久取决于你的电源设计，特别是电源监控电路的阈值和是否有足够的后备电容。这个时间必须大于你保存数据所需的时间。

Q4：FRAM是不是实现断点续传的最佳选择？

A4：FRAM在写入速度和擦写寿命方面非常有优势，非常适合需要频繁快速保存少量数据的场景，比如实时保存运行状态。但它的容量相对有限，成本也比EEPROM和Flash高。最佳选择取决于你的具体应用需求、数据量、速度要求和成本预算。

Q5：如果保存数据时电源彻底断了怎么办？

A5：这是设计中需要重点考虑的问题。如果保存过程被打断，NVM中的数据可能是不完整或错误的。因此，需要在保存的数据中加入校验和、版本号或使用双份存储等冗余机制。上电恢复时，先检查数据的有效性。如果检测到数据无效，则放弃恢复，让设备从初始状态启动，或者进入一个安全模式。

好了，通过上面的讲解，你应该对“断点续传电路原理”有了比较清楚的认识了。简单来说，它就是通过电源监控电路快速检测掉电，触发微控制器在电源彻底消失前，将关键状态数据迅速保存到**非易失性存储器(NVM)**中。当电源恢复后，微控制器再从NVM中读取这些数据，让设备从上次中断的地方继续工作。

另一种“断点续传”：可寻址5050灯带中的信号冗余

讲完了设备掉电后恢复状态的“断点续传”，我们来聊聊你提到的另一个和“断点续传”有关的场景——5050灯珠。

你可能见过那种一长条，每个灯珠都能显示不同颜色，做出流水、追逐、渐变等炫酷效果的LED灯带吧？很多用的就是5050封装的可寻址灯珠，比如常见的WS2812B、SK6812等。

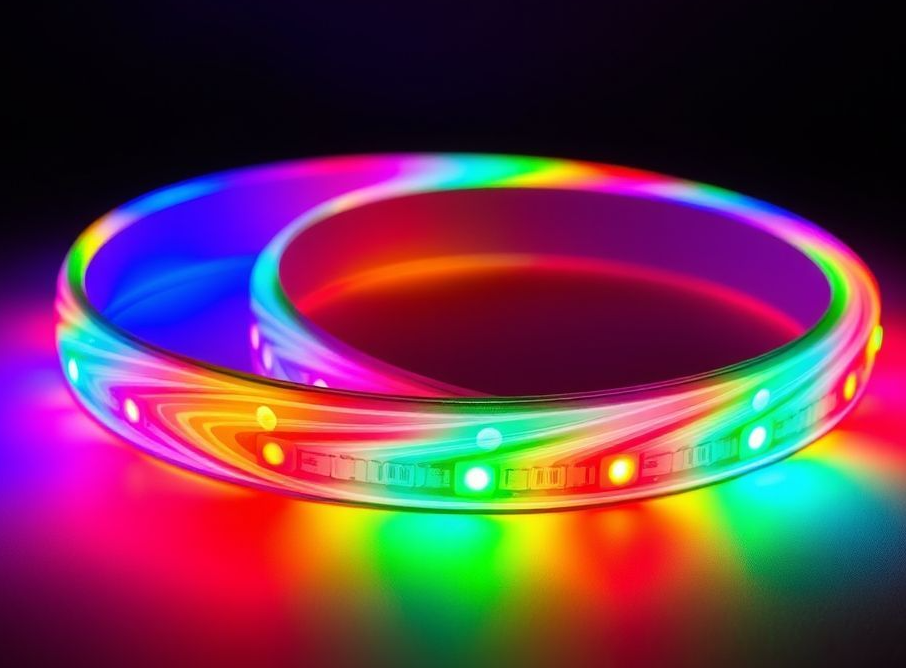

图5：可寻址LED灯带，每个灯珠都能独立控制颜色。

这种灯带的神奇之处在于每个灯珠里都集成了一个小小的驱动IC（Integrated Circuit，集成电路）。控制器（比如Arduino、ESP32等）通过一根数据线，把每个灯珠的颜色信息一个接一个地发送出去。

它的工作原理是：第一个灯珠的IC收到所有数据后，先读取属于自己的那份颜色数据，然后把剩下的数据原封不动地传给第二个灯珠。第二个灯珠做同样的事情，再传给第三个……就像传递接力棒一样，信号在灯珠之间串联传输。

普通可寻址灯带的问题

这种串行传输方式有个明显的缺点：如果灯带中间的某个灯珠坏了，它的驱动IC就可能无法正确地接收或发送数据信号。这会导致信号链断裂，从这个坏灯珠开始，后面所有的灯珠都收不到正确的信号了，整条灯带的后面部分就会罢工，不亮或者显示不正常的颜色。

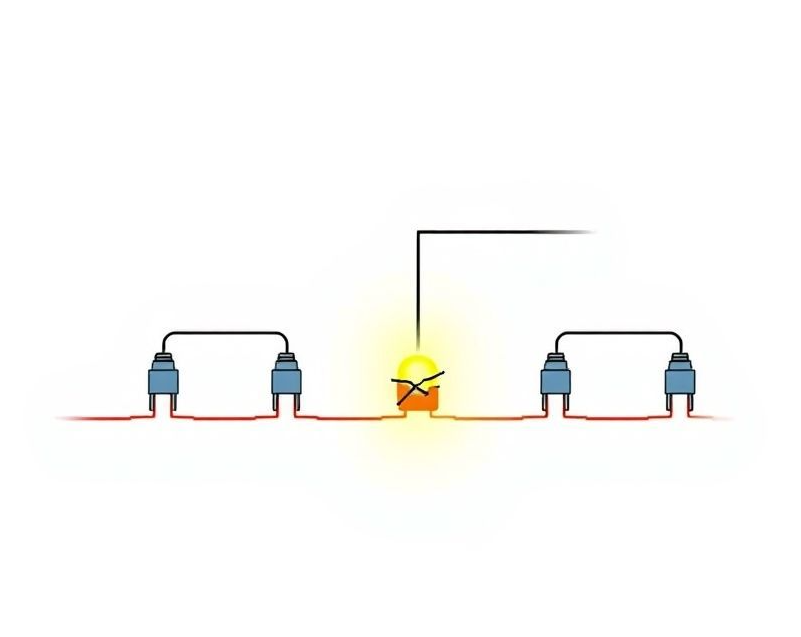

 图6：在普通串行灯带中，一个坏点可能影响整段灯带。

5050灯珠的“断点续传”（信号冗余）如何解决这个问题？

为了解决“一个坏点毁所有”的问题，一些新型的可寻址5050灯珠（或者其他封装的可寻址灯珠）引入了所谓的“断点续传”功能。但就像前面说的，它不是电源掉电后的状态恢复，而是针对信号传输链断裂的一种信号冗余或旁路机制。

这种灯珠通常会有两根数据线，或者内部有特殊的信号处理逻辑。比如，常见的有WS2813、SK6812带有信号冗余特性的版本等。

它的原理大致是这样的：

1. 双数据线设计： 灯带不再只有一根数据线（Data In, DI / Data Out, DO），而是有两根：主数据线和备用数据线（通常标记为 BI / BO 或类似）。

2. 并行传输与旁路： 控制器同时将数据发送到第一个灯珠的主数据线和备用数据线。每个灯珠的驱动IC都会同时接收这两路信号。

3. 自动检测与切换： 灯珠内部的IC会监测主数据线的信号是否正常。如果某个灯珠检测到它的输入主数据线信号有问题（可能是前面那个灯珠的输出主数据线坏了），它会尝试使用备用数据线信号。

4. 转发正常信号： 最关键的是，即使灯珠自身损坏（比如LED不亮了），只要它的驱动IC的供电和信号处理部分还没完全坏死，它就能将从正常数据线接收到的信号（无论是主线还是备用线）转发到它的输出数据线（主数据输出和备用数据输出），传给下一个灯珠。这样就绕过了这个损坏的灯珠本身。

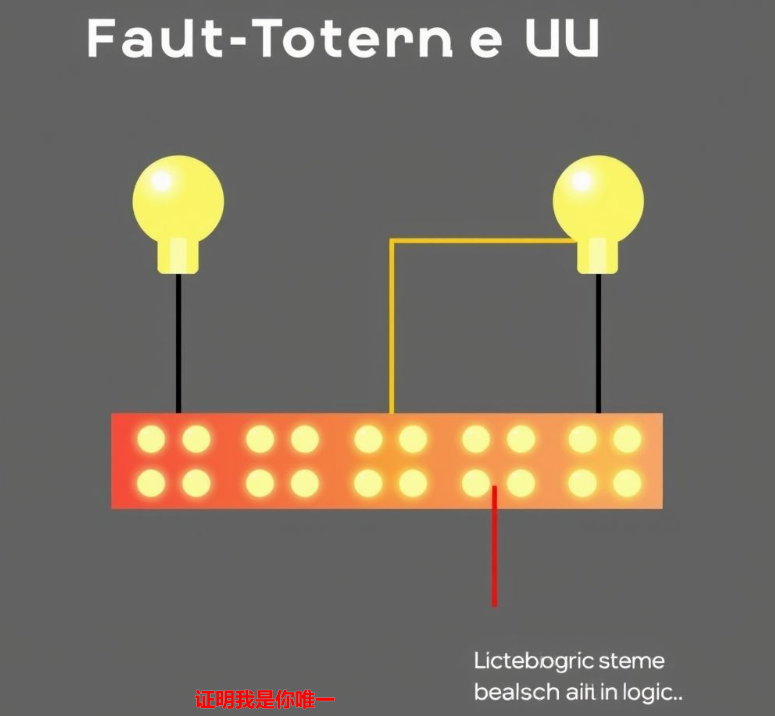

图7：带信号冗余功能的灯带，信号可以绕过损坏的灯珠继续传输。

所以，这种5050灯珠的“断点续传”功能，其实是指它的驱动IC具备了信号旁路或冗余的能力。即使灯带中有一个（或少数几个，取决于具体芯片的设计）灯珠的信号处理能力出现问题，后面的灯珠依然能通过这条冗余的数据线或旁路机制收到信号并正常工作。

注意事项：

• 不是电源断点续传： 这个功能解决的是信号传输问题，而不是电源掉电后灯珠颜色状态丢失的问题。如果整个灯带断电了，再上电时，除非控制器重新发送命令，否则灯珠会恢复到默认状态（通常是灭的）。

• 解决的是信号传输故障： 它主要用于应对某个灯珠IC损坏导致信号无法向下传递的情况。如果灯珠的LED本身坏了（不亮了），但IC的信号处理部分是好的，那么信号依然能传下去，只是那个坏掉的灯珠不亮而已。

• 并非所有5050可寻址灯珠都有此功能： 只有集成了支持信号冗余或旁路特性的驱动IC（如WS2813、某些SK6812等）的灯带才具备这个功能。购买时需要看清楚产品规格。

总结这两种“断点续传”

通过上面的介绍，希望能帮你区分清楚两种不同语境下的“断点续传”：

1. 电路层面的设备状态断点续传： 解决的是电源意外中断后，如何保存设备的运行状态，并在上电后恢复到断点处继续工作。这依赖于电源监控、非易失性存储器和MCU固件的配合。

2. 可寻址灯带的信号断点续传： 解决的是灯带中单个灯珠损坏导致信号传输链中断的问题，通过信号冗余或旁路机制确保后面的灯珠依然能收到信号。这依赖于特殊的驱动IC设计。

虽然都用了“断点续传”这个词，但它们的应用场景、原理和解决的问题是完全不同的。
